面料撕破强力不合格的原因分析

面料撕破强力不合格是一个常见的质量问题，通常与纤维原料、纱线结构、织物组织、织造工艺、后整理工艺等多个环节密切相关。以下是可能导致撕破强力不合格的主要因素分析：

一、原材料因素

1. 纤维性能：

· 纤维强度：使用低强度、老化的纤维（如棉纤维成熟度差、化纤聚合度低）。

· 纤维长度：短纤维（如短绒棉）纺纱后纱线易滑脱，降低撕破抵抗力。

· 纤维弹性：弹性差的纤维（如某些再生纤维素纤维）在撕裂时难以分担应力。

2. 纱线质量：

· 纱线强度：单纱强力低，捻度不匀或过低。

· 纱线毛羽：毛羽过多会导致织造时纤维纠缠不充分，降低织物结构稳定性。

· 纱线捻度：捻度过高会使纱线变脆，过低则易滑移，均影响撕破性能。

二、织造工艺因素

1. 织物组织结构：

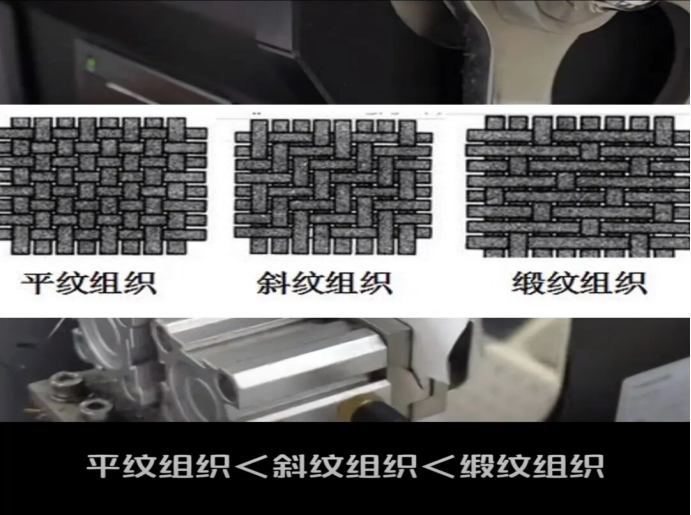

· 组织类型：平纹织物撕破强力通常低于斜纹或缎纹（因为斜/缎纹的纱线浮长更长，能通过滑移分散应力）。

· 经纬密度：密度过高会使纱线挤紧，限制滑移，反而降低撕破强力；密度过低则结构松散。

· 纱线排列：经密与纬密比例失衡，可能导致某一方向的撕破强力显著下降。

2. 织造缺陷：

· 纱线损伤：织造过程中过度摩擦、拉伸导致纱线强度损失。

· 织疵：断经、跳纱、松紧边等瑕疵会形成局部脆弱点。

三、后整理工艺因素

1. 化学整理的影响：

· 树脂整理：抗皱、免烫整理中使用的树脂（如DMDHEU）可能交联纤维素分子，使纤维变脆，显著降低撕破强力。

· 柔软剂：过量使用硅油类柔软剂可能使纱线滑移过度，结构松散。

· 漂白与染色：强氧化剂（如次氯酸钠漂白）或染色时的强酸碱处理可能损伤纤维。

2. 机械整理的影响：

· 拉毛、磨毛：过度打磨会破坏纱线结构，减少有效承载纤维根数。

· 预缩、定型：温度或张力控制不当可能导致纤维热损伤或过度拉伸。

四、其他因素

1. 测试条件与方法：

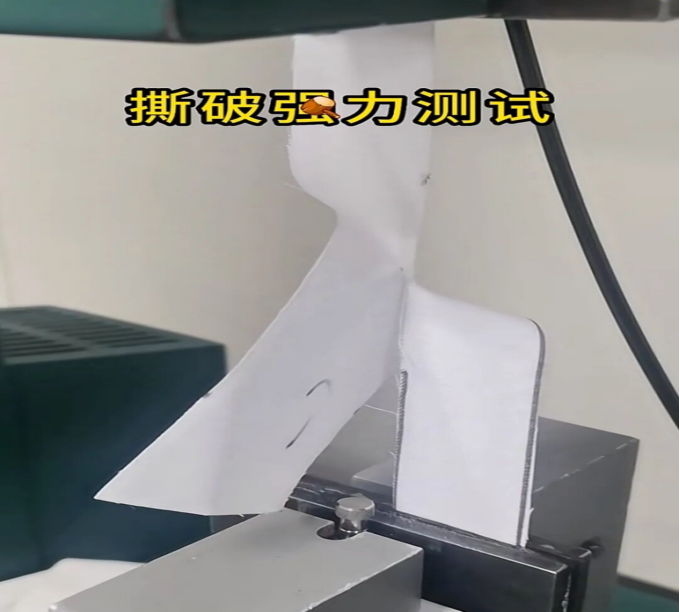

· 测试标准：未按标准（如GB/T 3917.2、ISO 13937-2）执行，样品裁剪方向错误（应沿经纬向）。

· 环境温湿度：测试前未在标准温湿度下调湿（如20±2℃, 65±4% RH），纤维性能表现异常。

2. 使用与储存：

· 老化：长期光照、湿热环境导致纤维降解。

· 化学腐蚀：残留氯漂剂、强酸强碱腐蚀纤维。

★五、改进建议

1. 优化原料：选择强度高、长度长的纤维；控制纱线捻度在合理范围。

2. 调整织物设计：

· 适当增加斜纹、缎纹组织比例。

· 调整经纬密度，保证纱线可适度滑移以分散撕裂应力。

3. 严格控制工艺：

· 避免织造中的纱线损伤。

· 后整理时减少树脂用量，或选用弹性好的树脂；控制定型温度和时间。

4. 加强测试管理：

· 严格按标准测试，确保样品调湿充分。

· 对每批面料进行撕破强力抽检，建立质量追溯体系。

撕破强力不合格往往是多因素叠加的结果，需从纤维选型、纱线配置、织物设计、生产加工到后整理进行全程控制。重点检查树脂整理工艺、纱线强力和织物组织这三个关键环节，通常能快速定位大部分问题根源。
